玻璃鋼錨桿錨桿拉拔儀分為10噸、20噸、30噸、50噸和100噸；此儀器為50噸。儀器由手動泵、中空液壓缸、中文智能數據處理器、帶快速接頭的高壓油管、錨具、轉換頭拉桿和手提便攜箱組成。儀器中的數值顯示為數字，可直接讀取錨桿拉力值（kN），自動計算、峰值保持、存儲和查詢功能，特別適合試驗室和現場使用，操作簡單，易學易用。

玻璃鋼錨桿拉拔儀主要作用

用于檢測各種錨桿、鋼筋、膨脹螺栓、錨固件抗拔力的儀器設備，也可做玻璃幕墻的現場抗拔力檢測（試驗），是各質檢單位必備的檢測儀器。

玻璃鋼錨桿拉拔儀使用方法

1、檢查油量：如液壓缸活塞沒有完全縮回缸體內時，應首先通過油管連接至手壓泵，逆時針?lè)较驍Q松泵體上的卸荷閥，使千斤頂中的液壓油排回到手壓泵儲油筒中。擰開注油閥，檢查油量，如油不滿，可加注N46號耐磨液壓油或20號機油。

2、排氣：液壓系統組裝好后，儲油筒、油管及液壓缸中?；煊锌諝?，為使液壓系統正常，這些空氣必須排掉。方法是，將手動泵放在比液壓缸稍高的地方，壓動手動泵，使液壓油缸活塞伸出，再打開卸荷閥，使活塞縮回，連續幾次即可。必要時可打開注油閥， 排除儲油筒內空氣。

3、檢測錨桿：將油管與千斤頂連接，按上述1、2項要求進行油量、排氣及壓力表檢查。按圖2所示，將拉桿（訂貨時請注明規格或根據實際檢測情況自備），擰到錨桿末端，如拉桿內螺紋外徑大于油缸中心孔，可在油缸底部增加加長套，再套上液壓缸（使活塞端向外），然后擰上螺母并順時針擰緊泄荷閥。

壓動油泵手柄，用力應均勻，不要用力過猛，當壓力表上的讀數達到要求時，停止加壓。注意，手動泵必須擺成水平放置工作。檢測完畢應逆進針?lè)较驍Q松泄閥，使壓力表讀數為零，再把各部件由錨桿上卸下

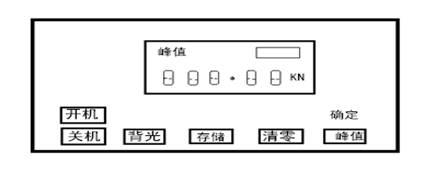

一、使用說明

1.按開機按鈕，儀表開始工作。

2.按關機按鈕，儀表停止工作。

3.按背光按鈕，顯示屏燈光開啟，再按此鍵，則關閉燈光。

4.按儲存按鈕，則顯示儲存峰值數據，在按存儲鈕，則顯示下一個儲存數據，按清零鈕，顯示上一個數據，按關機鈕退出儲存。（小數點移位）

5.按清零按鈕，顯示屏數值清零。（標定點修改）

6.按峰值按鈕，退出峰值模式，再按峰值鈕，進入峰值模式。（標定點設置）

二、節電模式

此儀表還帶著有自動關機功能，當儀表在靜止不動常態下，燈光五分鐘后自動關閉，儀表在二十分鐘后會自動關機。

三、儀表標定壓力點設置

儀表開機后，常按清零鈕，儀表顯示（00000），進入設定密碼（00001），

這時在按清零件，儀表顯示（00001），輸好密碼后按峰值鈕確定，此時可用儲存鈕移位，清零鈕加數，下面則顯示標定點（01），設定好后按峰值鈕確定，這時下面標定點顯示（02），設定第二個標定點，依次往下，共有九個標定點可設置，用戶可以自己選擇標定點，如果要設置五個標定點，則（05）后面全部設置為（00000）繼續按峰值鈕退出。

四、儀表標定操作說明

儀表開機后，常按峰值鈕，儀表顯示（00000）進入設定密碼（00001）這時按清零鈕，儀表顯示（00001）輸好密碼后按峰值鈕確定，進入標定，儀表顯示（00000）按峰值鈕確定進零位標定，進入一點標定，當壓力到一點標定值時，按峰值鈕確定，進入第二點標定，依次往下，直到標定好后自動退出，結束標定。

用途：

本產品是用于測試螺桿與基礎件結合的牢固程度，它廣泛用于采煤，國防，交通運輸?shù)雀鞣N坑道作業，是一種簡便科學測試工具。手動油泵，是將手動機械能轉換為液壓能的一種小型液壓泵站在使用配套油缸及工具的情況下進行各種作業檢測等。

現有產品分?jǐn)?shù)顯式和指針式。

自動退錨（復位）手動退錨兩種。

結構特點：

拉力計分手動油泵，配套空心油缸兩部分，并用高壓橡膠管連接而成。

在手動泵體內有高低壓兩路及相應的閥，故在輕負荷時，大量的低壓油與少量的高壓油同時進入油缸，使活塞迅速上升，重負荷時，低壓油自動卸荷排回油箱，以減輕壓桿所需作用力，降低勞動強度。

由于手動油泵和空心油缸是分離的，所以油缸在使用時，不論直立橫臥式倒置均可使用。

被測螺桿所受的拉力可先在壓力表上直讀出指示數（MPa），并在換算表中查出相應的承受拉力(噸)。如使用的是數顯峰值表直讀顯示值即可，使用數顯峰值表詳讀使用說明書。

注意事項：

1、拉力計嚴禁超負荷行程使用指針表或數顯峰值表禁止超出大量程。

2、應保持系統清潔，安裝油管前應將接頭處，灰塵擦凈油缸測試完畢必需復位。

3、油缸工作時底部應擺平放穩，與所測錨桿成直線，不得超行程工作。

4、高壓膠管每年應作一次耐壓試驗以防老化發生意外。
